[DirectX11] Shapes 예제

※  아래의 내용들은 DirectX 11을 이용한 3D 게임 프로그래밍 입문 책의 내용을 바탕으로 작성된 것입니다.





//***************************************************************************************
// ShapesDemo.cpp by Frank Luna (C) 2011 All Rights Reserved.
//
// Demonstrates drawing simple geometric primitives in wireframe mode.
//
// Controls:
//        Hold the left mouse button down and move the mouse to rotate.
//      Hold the right mouse button down to zoom in and out.
//
//***************************************************************************************

#include "d3dApp.h"
#include "d3dx11Effect.h"
#include "GeometryGenerator.h"
#include "MathHelper.h"

struct Vertex
{
    XMFLOAT3 Pos;
    XMFLOAT4 Color;
};

class ShapesApp : public D3DApp
{
public:
    ShapesApp(HINSTANCE hInstance);
    ~ShapesApp();

    bool Init();
    void OnResize();
    void UpdateScene(float dt);
    void DrawScene();

    void OnMouseDown(WPARAM btnState, int x, int y);
    void OnMouseUp(WPARAM btnState, int x, int y);
    void OnMouseMove(WPARAM btnState, int x, int y);

private:
    void BuildGeometryBuffers();
    void BuildFX();
    void BuildVertexLayout();

private:
    ID3D11Buffer* mVB;
    ID3D11Buffer* mIB;

    ID3DX11Effect* mFX;
    ID3DX11EffectTechnique* mTech;
    ID3DX11EffectMatrixVariable* mfxWorldViewProj;

    ID3D11InputLayout* mInputLayout;

    ID3D11RasterizerState* mWireframeRS;

    // Define transformations from local spaces to world space.
    // 국소 공간에서 세계 공간으로의 변환 행렬을 정의한다.
    XMFLOAT4X4 mSphereWorld[10];        // 구의 세계 행렬
    XMFLOAT4X4 mCylWorld[10];            // 원기둥의 세계 행렬
    XMFLOAT4X4 mBoxWorld;                // 상자의 세계 행렬
    XMFLOAT4X4 mGridWorld;                // 격자의 세계 행렬
    XMFLOAT4X4 mCenterSphere;            // 중앙 구의 세계 행렬

    XMFLOAT4X4 mView;                    // 시야 행렬
    XMFLOAT4X4 mProj;                    // 투영 행렬

    int mBoxVertexOffset;                // 연결된 정점 버퍼 안에서의 상자의 정점 오프셋
    int mGridVertexOffset;                // 연결된 정점 버퍼 안에서의 격자의 정점 오프셋
    int mSphereVertexOffset;            // 연결된 정점 버퍼 안에서의 구의 정점 오프셋
    int mCylinderVertexOffset;            // 연결된 정점 버퍼 안에서의 원기둥의 정점 오프셋

    UINT mBoxIndexOffset;                // 연결된 색인 버퍼 안에서의 상자의 시작 색인
    UINT mGridIndexOffset;                // 연결된 색인 버퍼 안에서의 격자의 시작 색인
    UINT mSphereIndexOffset;            // 연결된 색인 버퍼 안에서의 구의 시작 색인
    UINT mCylinderIndexOffset;            // 연결된 색인 버퍼 안에서의 원기둥의 시작 색인

    UINT mBoxIndexCount;                // 상자의 색인 개수
    UINT mGridIndexCount;                // 격자의 색인 개수
    UINT mSphereIndexCount;                // 구의 색인 개수
    UINT mCylinderIndexCount;            // 원기둥의 색인 개수

    float mTheta;
    float mPhi;
    float mRadius;

    POINT mLastMousePos;
};

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE prevInstance,
                   PSTR cmdLine, int showCmd)
{
    // Enable run-time memory check for debug builds.
#if defined(DEBUG) | defined(_DEBUG)
    _CrtSetDbgFlag( _CRTDBG_ALLOC_MEM_DF | _CRTDBG_LEAK_CHECK_DF );
#endif

    ShapesApp theApp(hInstance);

    if( !theApp.Init() )
        return 0;

    return theApp.Run();
}


ShapesApp::ShapesApp(HINSTANCE hInstance)
: D3DApp(hInstance), mVB(0), mIB(0), mFX(0), mTech(0),
  mfxWorldViewProj(0), mInputLayout(0), mWireframeRS(0),
  mTheta(1.5f*MathHelper::Pi), mPhi(0.1f*MathHelper::Pi), mRadius(15.0f)
{
    mMainWndCaption = L"Shapes Demo";

    mLastMousePos.x = 0;
    mLastMousePos.y = 0;

    // 격자의 세계 행렬 생성 및 시야, 투영 행렬 생성
    XMMATRIX I = XMMatrixIdentity();
    XMStoreFloat4x4(&mGridWorld, I);
    XMStoreFloat4x4(&mView, I);
    XMStoreFloat4x4(&mProj, I);

    // 상자의 크기와 위치를 설정
    XMMATRIX boxScale = XMMatrixScaling(2.0f, 1.0f, 2.0f);
    XMMATRIX boxOffset = XMMatrixTranslation(0.0f, 0.5f, 0.0f);
    XMStoreFloat4x4(&mBoxWorld, XMMatrixMultiply(boxScale, boxOffset));

    // 중앙 구의 크기와 위치를 설정
    XMMATRIX centerSphereScale = XMMatrixScaling(2.0f, 2.0f, 2.0f);
    XMMATRIX centerSphereOffset = XMMatrixTranslation(0.0f, 2.0f, 0.0f);
    XMStoreFloat4x4(&mCenterSphere, XMMatrixMultiply(centerSphereScale, centerSphereOffset));

    // 원기둥과 원기둥 위의 구 위치 설정
    // 원기둥들은 다섯줄로 배치되는데, 하나의 줄은 두 개의 원기둥 + 구 쌍으로 이루어진다.
    for(int i = 0; i < 5; ++i)
    {
        XMStoreFloat4x4(&mCylWorld[i*2+0], XMMatrixTranslation(-5.0f, 1.5f, -10.0f + i*5.0f));
        XMStoreFloat4x4(&mCylWorld[i*2+1], XMMatrixTranslation(+5.0f, 1.5f, -10.0f + i*5.0f));

        XMStoreFloat4x4(&mSphereWorld[i*2+0], XMMatrixTranslation(-5.0f, 3.5f, -10.0f + i*5.0f));
        XMStoreFloat4x4(&mSphereWorld[i*2+1], XMMatrixTranslation(+5.0f, 3.5f, -10.0f + i*5.0f));
    }
}

ShapesApp::~ShapesApp()
{
    ReleaseCOM(mVB);
    ReleaseCOM(mIB);
    ReleaseCOM(mFX);
    ReleaseCOM(mInputLayout);
    ReleaseCOM(mWireframeRS);
}

bool ShapesApp::Init()
{
    if(!D3DApp::Init())
        return false;

    BuildGeometryBuffers();
    BuildFX();
    BuildVertexLayout();

    // 래스터화기

    // 기하구조를 와이어 프레임으로 생성함.(6.7절 235p)
    D3D11_RASTERIZER_DESC wireframeDesc;

    // 설정해줄 값들 이외 다른 값들은 모두 기본값으로 설정함.
    ZeroMemory(&wireframeDesc, sizeof(D3D11_RASTERIZER_DESC));

    wireframeDesc.FillMode = D3D11_FILL_WIREFRAME;                // 와이어 프레임 렌더링
    wireframeDesc.CullMode = D3D11_CULL_BACK;                    // 후면 삼각형을 선별해서 제외시킨다.
    wireframeDesc.FrontCounterClockwise = false;                // 시계방향이 전면

    // 책에 설명 없음(깊이 클리핑이 없다는 의미(= 깊이값에 의한 클리핑 처리를 할 것인가에 대하여))
    // false로 바꿔도 무슨 차이인지 모르겠음
    wireframeDesc.DepthClipEnable = true;

    // 래스터화기 단계 구성(ID3D11RasterizerState 인터페이스 생성)
    HR(md3dDevice->CreateRasterizerState(&wireframeDesc, &mWireframeRS));

    return true;
}

void ShapesApp::OnResize()
{
    D3DApp::OnResize();

    XMMATRIX P = XMMatrixPerspectiveFovLH(0.25f*MathHelper::Pi, AspectRatio(), 1.0f, 1000.0f);
    XMStoreFloat4x4(&mProj, P);
}

void ShapesApp::UpdateScene(float dt)
{
    // Convert Spherical to Cartesian coordinates.
    float x = mRadius*sinf(mPhi)*cosf(mTheta);
    float z = mRadius*sinf(mPhi)*sinf(mTheta);
    float y = mRadius*cosf(mPhi);

    // Build the view matrix.
    XMVECTOR pos    = XMVectorSet(x, y, z, 1.0f);
    XMVECTOR target = XMVectorZero();
    XMVECTOR up     = XMVectorSet(0.0f, 1.0f, 0.0f, 0.0f);

    XMMATRIX V = XMMatrixLookAtLH(pos, target, up);
    XMStoreFloat4x4(&mView, V);
}

void ShapesApp::DrawScene()
{
    md3dImmediateContext->ClearRenderTargetView(mRenderTargetView, reinterpret_cast<const float*>(&Colors::LightSteelBlue));
    md3dImmediateContext->ClearDepthStencilView(mDepthStencilView, D3D11_CLEAR_DEPTH|D3D11_CLEAR_STENCIL, 1.0f, 0);

    md3dImmediateContext->IASetInputLayout(mInputLayout);
    md3dImmediateContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

    md3dImmediateContext->RSSetState(mWireframeRS);

    UINT stride = sizeof(Vertex);
    UINT offset = 0;
    md3dImmediateContext->IASetVertexBuffers(0, 1, &mVB, &stride, &offset);
    md3dImmediateContext->IASetIndexBuffer(mIB, DXGI_FORMAT_R32_UINT, 0);

    // Set constants
    // 상수들을 설정한다.

    XMMATRIX view  = XMLoadFloat4x4(&mView);
    XMMATRIX proj  = XMLoadFloat4x4(&mProj);
    XMMATRIX viewProj = view*proj;

    D3DX11_TECHNIQUE_DESC techDesc;
    mTech->GetDesc( &techDesc );
    for(UINT p = 0; p < techDesc.Passes; ++p)
    {
        // Draw the grid.
        // 격자를 그린다.
        XMMATRIX world = XMLoadFloat4x4(&mGridWorld);
        mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&(world*viewProj)));
        mTech->GetPassByIndex(p)->Apply(0, md3dImmediateContext);
        md3dImmediateContext->DrawIndexed(mGridIndexCount, mGridIndexOffset, mGridVertexOffset);

        // Draw the box.
        // 상자를 그린다.
        world = XMLoadFloat4x4(&mBoxWorld);
        mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&(world*viewProj)));
        mTech->GetPassByIndex(p)->Apply(0, md3dImmediateContext);
        md3dImmediateContext->DrawIndexed(mBoxIndexCount, mBoxIndexOffset, mBoxVertexOffset);

        // Draw center sphere.
        // 중앙의 구를 그린다.
        world = XMLoadFloat4x4(&mCenterSphere);
        mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&(world*viewProj)));
        mTech->GetPassByIndex(p)->Apply(0, md3dImmediateContext);
        md3dImmediateContext->DrawIndexed(mSphereIndexCount, mSphereIndexOffset, mSphereVertexOffset);

        // Draw the cylinders.
        // 원기둥들을 그린다.
        for(int i = 0; i < 10; ++i)
        {
            world = XMLoadFloat4x4(&mCylWorld[i]);
            mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&(world*viewProj)));
            mTech->GetPassByIndex(p)->Apply(0, md3dImmediateContext);
            md3dImmediateContext->DrawIndexed(mCylinderIndexCount, mCylinderIndexOffset, mCylinderVertexOffset);
        }

        // Draw the spheres.
        // 구들을 그린다(원기둥 위의 구를 그리는 것 같음)
        for(int i = 0; i < 10; ++i)
        {
            world = XMLoadFloat4x4(&mSphereWorld[i]);
            mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&(world*viewProj)));
            mTech->GetPassByIndex(p)->Apply(0, md3dImmediateContext);
            md3dImmediateContext->DrawIndexed(mSphereIndexCount, mSphereIndexOffset, mSphereVertexOffset);
        }
    }

    HR(mSwapChain->Present(0, 0));
}

void ShapesApp::OnMouseDown(WPARAM btnState, int x, int y)
{
    mLastMousePos.x = x;
    mLastMousePos.y = y;

    SetCapture(mhMainWnd);
}

void ShapesApp::OnMouseUp(WPARAM btnState, int x, int y)
{
    ReleaseCapture();
}

void ShapesApp::OnMouseMove(WPARAM btnState, int x, int y)
{
    if( (btnState & MK_LBUTTON) != 0 )
    {
        // Make each pixel correspond to a quarter of a degree.
        float dx = XMConvertToRadians(0.25f*static_cast<float>(x - mLastMousePos.x));
        float dy = XMConvertToRadians(0.25f*static_cast<float>(y - mLastMousePos.y));

        // Update angles based on input to orbit camera around box.
        mTheta += dx;
        mPhi   += dy;

        // Restrict the angle mPhi.
        mPhi = MathHelper::Clamp(mPhi, 0.1f, MathHelper::Pi-0.1f);
    }
    else if( (btnState & MK_RBUTTON) != 0 )
    {
        // Make each pixel correspond to 0.01 unit in the scene.
        float dx = 0.01f*static_cast<float>(x - mLastMousePos.x);
        float dy = 0.01f*static_cast<float>(y - mLastMousePos.y);

        // Update the camera radius based on input.
        mRadius += dx - dy;

        // Restrict the radius.
        mRadius = MathHelper::Clamp(mRadius, 3.0f, 200.0f);
    }

    mLastMousePos.x = x;
    mLastMousePos.y = y;
}

void ShapesApp::BuildGeometryBuffers()
{
    GeometryGenerator::MeshData box;
    GeometryGenerator::MeshData grid;
    GeometryGenerator::MeshData sphere;
    GeometryGenerator::MeshData cylinder;

    // 각 메시 데이터에 각각의 기하구조 생성 후 저장
    GeometryGenerator geoGen;
    geoGen.CreateBox(1.0f, 1.0f, 1.0f, box);
    geoGen.CreateGrid(20.0f, 30.0f, 60, 40, grid);
    geoGen.CreateSphere(0.5f, 20, 20, sphere);
    //geoGen.CreateGeosphere(0.5f, 2, sphere);
    geoGen.CreateCylinder(0.5f, 0.3f, 3.0f, 20, 20, cylinder);

    // Cache the vertex offsets to each object in the concatenated vertex buffer.
    // 연결된 정점 버퍼 안에서의 각 물체의 정점 오프셋을 저장해둔다.
    mBoxVertexOffset      = 0;
    mGridVertexOffset     = box.Vertices.size();
    mSphereVertexOffset   = mGridVertexOffset + grid.Vertices.size();
    mCylinderVertexOffset = mSphereVertexOffset + sphere.Vertices.size();

    // Cache the index count of each object.
    // 각 물체의 색인 개수를 저장해 둔다.
    mBoxIndexCount      = box.Indices.size();
    mGridIndexCount     = grid.Indices.size();
    mSphereIndexCount   = sphere.Indices.size();
    mCylinderIndexCount = cylinder.Indices.size();

    // Cache the starting index for each object in the concatenated index buffer.
    // 연결된 색인 버퍼에서 각 물체의 시작 색인을 저장해 둔다.
    mBoxIndexOffset      = 0;
    mGridIndexOffset     = mBoxIndexCount;
    mSphereIndexOffset   = mGridIndexOffset + mGridIndexCount;
    mCylinderIndexOffset = mSphereIndexOffset + mSphereIndexCount;

    UINT totalVertexCount =
        box.Vertices.size() +
        grid.Vertices.size() +
        sphere.Vertices.size() +
        cylinder.Vertices.size();

    UINT totalIndexCount =
        mBoxIndexCount +
        mGridIndexCount +
        mSphereIndexCount +
        mCylinderIndexCount;

    //
    // Extract the vertex elements we are interested in and pack the
    // vertices of all the meshes into one vertex buffer.
    //
    // 필요한 정점 특성들을 추출하고, 모든 메시의 정점들을
    // 하나의 정점 버퍼에 넣는다.
    //

    std::vector<Vertex> vertices(totalVertexCount);

    XMFLOAT4 black(0.0f, 0.0f, 0.0f, 1.0f);

    UINT k = 0;
    for(size_t i = 0; i < box.Vertices.size(); ++i, ++k)
    {
        vertices[k].Pos   = box.Vertices[i].Position;
        vertices[k].Color = black;
    }

    for(size_t i = 0; i < grid.Vertices.size(); ++i, ++k)
    {
        vertices[k].Pos   = grid.Vertices[i].Position;
        vertices[k].Color = black;
    }

    for(size_t i = 0; i < sphere.Vertices.size(); ++i, ++k)
    {
        vertices[k].Pos   = sphere.Vertices[i].Position;
        vertices[k].Color = black;
    }

    for(size_t i = 0; i < cylinder.Vertices.size(); ++i, ++k)
    {
        vertices[k].Pos   = cylinder.Vertices[i].Position;
        vertices[k].Color = black;
    }

    D3D11_BUFFER_DESC vbd;
    vbd.Usage = D3D11_USAGE_IMMUTABLE;
    vbd.ByteWidth = sizeof(Vertex) * totalVertexCount;
    vbd.BindFlags = D3D11_BIND_VERTEX_BUFFER;
    vbd.CPUAccessFlags = 0;
    vbd.MiscFlags = 0;
    D3D11_SUBRESOURCE_DATA vinitData;
    vinitData.pSysMem = &vertices[0];
    HR(md3dDevice->CreateBuffer(&vbd, &vinitData, &mVB));

    //
    // Pack the indices of all the meshes into one index buffer.
    // 모든 메시의 색인들을 하나의 색인 버퍼에 넣는다.
    //

    std::vector<UINT> indices;
    indices.insert(indices.end(), box.Indices.begin(), box.Indices.end());
    indices.insert(indices.end(), grid.Indices.begin(), grid.Indices.end());
    indices.insert(indices.end(), sphere.Indices.begin(), sphere.Indices.end());
    indices.insert(indices.end(), cylinder.Indices.begin(), cylinder.Indices.end());

    D3D11_BUFFER_DESC ibd;
    ibd.Usage = D3D11_USAGE_IMMUTABLE;
    ibd.ByteWidth = sizeof(UINT) * totalIndexCount;
    ibd.BindFlags = D3D11_BIND_INDEX_BUFFER;
    ibd.CPUAccessFlags = 0;
    ibd.MiscFlags = 0;
    D3D11_SUBRESOURCE_DATA iinitData;
    iinitData.pSysMem = &indices[0];
    HR(md3dDevice->CreateBuffer(&ibd, &iinitData, &mIB));
}

void ShapesApp::BuildFX()
{
    std::ifstream fin("fx/color.fxo", std::ios::binary);

    fin.seekg(0, std::ios_base::end);
    int size = (int)fin.tellg();
    fin.seekg(0, std::ios_base::beg);
    std::vector<char> compiledShader(size);

    fin.read(&compiledShader[0], size);
    fin.close();

    HR(D3DX11CreateEffectFromMemory(&compiledShader[0], size,
        0, md3dDevice, &mFX));

    mTech    = mFX->GetTechniqueByName("ColorTech");
    mfxWorldViewProj = mFX->GetVariableByName("gWorldViewProj")->AsMatrix();
}

void ShapesApp::BuildVertexLayout()
{
    // Create the vertex input layout.
    D3D11_INPUT_ELEMENT_DESC vertexDesc[] =
    {
        {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"COLOR",    0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0}
    };

    // Create the input layout
    D3DX11_PASS_DESC passDesc;
    mTech->GetPassByIndex(0)->GetDesc(&passDesc);
    HR(md3dDevice->CreateInputLayout(vertexDesc, 2, passDesc.pIAInputSignature,
        passDesc.IAInputSignatureSize, &mInputLayout));
}



이번 예제는 사각형, 원기둥, 구, 격자를 한 번에 출력하는 코드입니다. 이번 예제에서 분석해볼 부분은 2가지 입니다.

1. 각 도형 별 정점 및 색인 설정 방법

2. 각 도형 별 정점 및 색인들을 하나의 큰 정점버퍼와 색인버퍼에 연결하여 그리는 방법.





각 도형 별 정점 및 색인

• 원기둥

-  구와 원기둥은 하늘 돔(sky dome) 그리기, 디버깅, 충돌 검출의 시각화, 지연 렌더링(deferred rendering) 등에 유용하다.

ex) 게임의 캐릭터를 구로 감싸면 충돌 검출이 제대로 일어나는지 눈으로 확인하기가 쉽다.



-  원기둥의 밑면 반지름과 윗면 반지름이 다를 경우, 해당 차이는 각 더미별로 일정하게 줄어든다.(선형이다)

-  또한 각 더미는 동일한 높이를 가진다.

=>  이 정보를 바탕으로 각 고리의 반지름을 구하고, 해당 반지름을 이용해서 정점들의 x,z값을 구할 수 있다.

=>  마찬가지로 각 더미는 동일한 높이를 가지므로 각 정점의 높이 값 또한 쉽게 구할 수 있다.



-  해당 내용들을 바탕으로 원기둥 옆면의 각 정점의 값을 설정해주는 코드이다.

-  각 고리의 x, z값은 cos, sin값을 이용해서 구한다.



-  원기둥 옆면의 색인들을 설정하는 코드이다. 격자와 비슷한 방식으로 구현되었으므로 쉽게 이해할 수 있을 것이다.

-  옆면의 정점 및 색인 생성이 끝났으므로 원기둥의 윗면과 밑면의 정점과 색인을 설정해 주어야 한다.



-  윗면, 밑면은 거의 동일한 방식이므로 윗면에 대해서만 알아보도록 하자.

-  옆면 정점을 설정할 때처럼 윗면을 생성하는데 필요한 최상단 고리를 하나 생성한다.

-  다음으로 윗면 중앙에 있는 정점을 설정한다.

=>  격자와 마찬가지로 원기둥의 중앙이 (0, 0, 0)임을 유의하자.



-  이후 색인을 생성한다.

-  밑면도 같은 방법으로 생성해주면 원기둥의 정점 및 색인 설정이 완료된다.



• 구

-  하나의 구를 반지름과 조각 개수 및 더미 개수로 정의 한다.

-  구의 경우 원기둥의 생성과 거의 일치합니다.

-  단, 원기둥은 고리들의 반지름이 각 더미 별로 일정하게 증가 및 감소하는데 반해 구는 고리들의 반지름이 삼각함수에 따라 비선형으로 변한다는 것에 유의해서 코드를 확인하면 됩니다.



• 측지구(geosphere(= geodesic sphere))

-  일반적인 구의 삼각형들은 면적이 일정하지 않다.

=>  상황에 따라서는 이러한 특징이 단점이 되기도 한다.

-  측지구(geosphere(= geodesic sphere))는 면적이 거의 같고 변의 길이도 같은 삼각형들로 구를 근사한다.

-  측지구를 생성할 때에는 정이십면체에서 출발해서 각 삼각형을 세분(subdivision)한 후 새로 생긴 정점들을 주어진 반지름의 구에 투영한다.

=>  이런 과정을 반복해서 테셀레이션 수준을 높여 나가면 실제 구에 좀 더 가까운 측지구 메시가 만들어진다.

-  우선 정이십면체를 직접 정점 및 색인들을 지정해서 생성해준 후, 각 삼각형을 세분하여준다.



-  세분의 경우 주석과 함께 보면 전혀 어렵지 않게 이해할 수 있다.

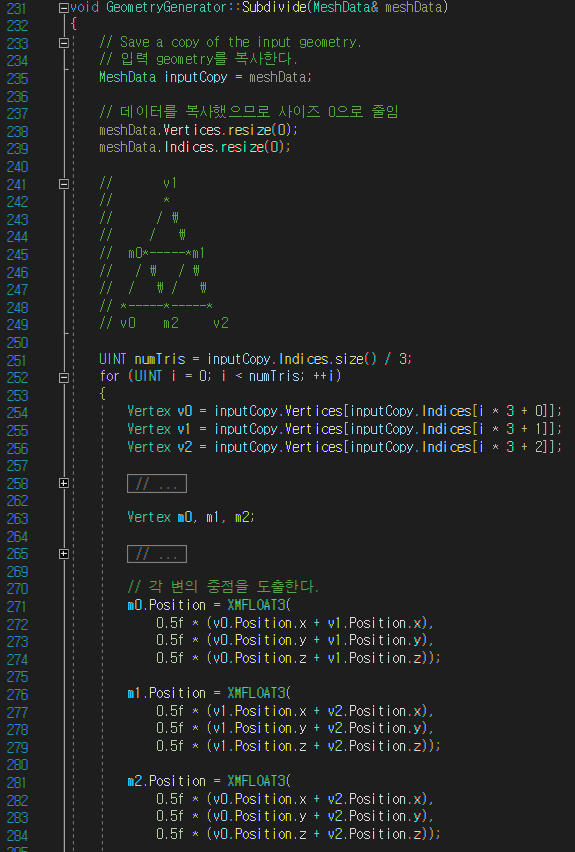

-  각 변의 중점인 m0, m1, m2를 생성하고 중점들을 정점으로 추가해준 뒤, 정점 감기 순서에 맞춰 색인을 설정해주면 끝이다.



-  세분까지 끝났다면, 현재 임의의 크기의 측지구가 생성되어 있다.

-  해당 측지구를 단위 구 크기로 변경한 후(각 정점을 모두 정규화 한다) 원하는 크기의 반지름을 다시 각 정점에 모두 곱하여주면, 원하는 측지구를 얻을 수 있다.





각 도형 별 정점 및 색인들을 하나의 큰 정점버퍼와 색인버퍼에 연결하여 그리는 방법

• 지금까지의 예제와 이번 예제의 핵심적인 차이점은 여러 개의 물체를 화면에 그린다는 것이다.

-  각 물체마다 세계 공간을 기준으로 한 물체의 국소 공간을 서술하는 세계 행렬이 있다.
-  이 예제에서 여러 개의 구와 원기둥을 그리긴 하지만 구와 원기둥의 기하구조 자체는 각각 하나 뿐이다.

=>  그냥 같은 구, 원기둥 메시를 세계 행렬을 달리 해서 여러 번 그리는 것일 뿐
=>  이를 인스턴싱이라고 부른다.



• 예제는 생성한 정점 배열들과 색인 배열들을 연결해서, 모든 메시들을 하나의 정점 버퍼와 색인 버퍼에 담아서 사용한다.

-  하나의 물체를 그린다는 것은 정점, 색인 버퍼의 한 부분집합을 그리는 것을 뜻한다.
-  전체 기하구조의 한 부분집합만을 그리기 위해서는 세 가지 수량을 알아야 한다.

=>  1. 연결된 색인 버퍼 안에서의 각 물체의 시작 색인
=>  2. 물체 당 색인 개수
=>  3. 연결된 정점 버퍼에서 각 물체의 첫 정점에 해당하는 색인 오프셋
==>  3을 알아야 하는 이유는, 정점 배열들을 연결할 때 색인들을 그에 맞게 조정하지 않았기 때문이다.
==>  이는 각 물체의 첫 정점의 색인 오프셋을 알고 있다면 문제가 해결된다. DrawIndexed의 셋째 매개변수, 즉 기준 정점 위치로 지정하면 그리기 호출의 정점 버퍼 내의 모든 정점 인덱스에 그 오프셋이 더해져서 결과적으로 정확한 색인들이 적용된다.



• 정점 버퍼 생성



• 색인 버퍼 생성



• 각 도형 별 세계 변환 행렬

-  그려진 도형들이 모두 같은 위치에 겹쳐지면 안 되므로 각 도형 별 세계 변환 행렬을 따로 설정해두어야 한다.



• 각 도형 별로 그리기

-   각 도형 별로 세계ㆍ시야ㆍ투영 결합 행렬을 따로 만들어주고, DrawIndexed의 매개변수를 적절히 넣어주면 원하는 그림을 그릴 수 있다.







---







개인적으로 이해한 내용을 바탕으로 작성하였기 때문에 틀린 내용이 있을 수 있습니다. 참고하실 때 주의 해주세요.

틀린 부분이나 이상한 부분이 있으면 댓글로 편하게 지적해주세요.

감사합니다!
